无重金属的纯有机光聚合在光刻、生物等领域展现出重要应用价值。有机光敏剂在决定聚合条件和效率方面扮演着核心角色，要求其具备长寿命的三线态以及高效的系间窜越能力。

近日，四川大学黄艳教授团队开发了新型光引发剂NPA6（图1）。NPA6在保留了NPA的磷光特性的同时，展现了独特的光生自由基能力（图2），可产生含自由基和中性分子的超分子聚集体。

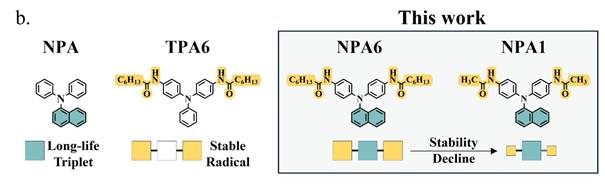

图 1.  目标化合物NPA6以及参比分子

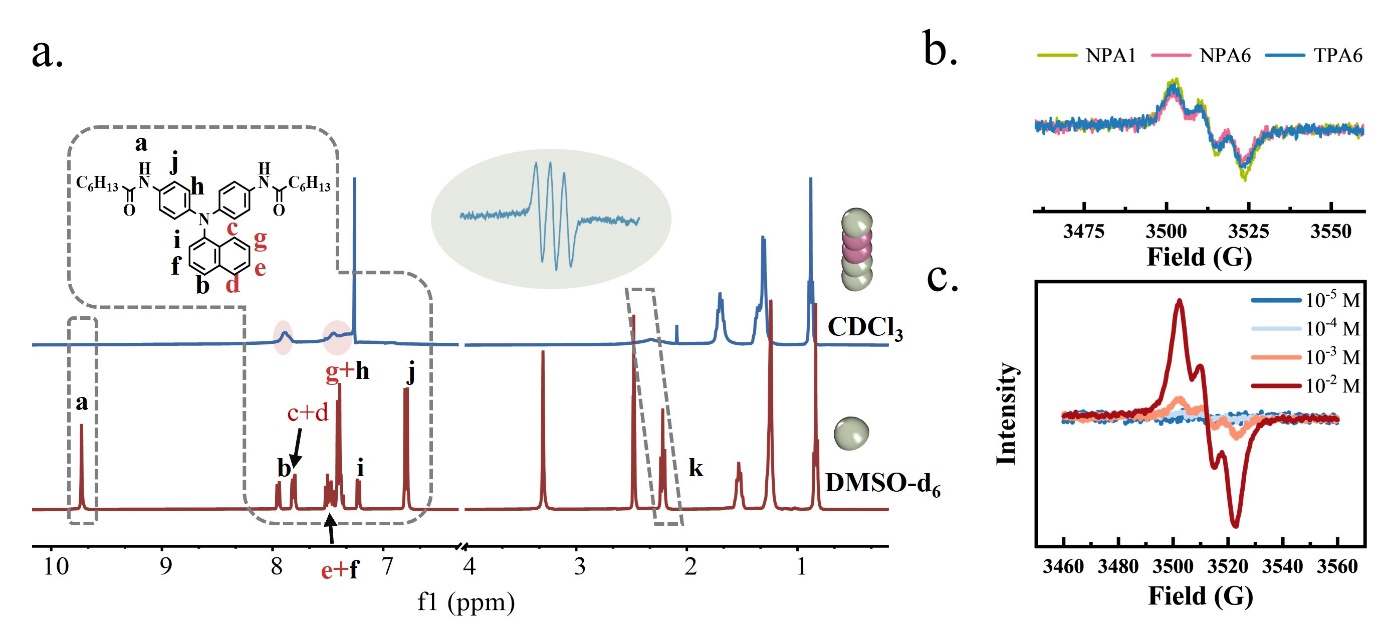

图 2.  NPA6具有光生自由基能力

以NPA6作为光敏剂实现了空气条件下的低载量（100ppm）、短时间（120s）、可见光（410nm）下的高效光聚合（~ 100%转化）（图3）。作为兼具室温磷光性能的纯有机化合物，NPA6尤适用于限制金属离子的领域。在光刻技术中，NPA6不仅可作为高效光固化的光敏剂，还能同时作为原位缺陷指示剂，提高光刻图案的分辨率和对比度，从而促进更可靠便捷的检测。

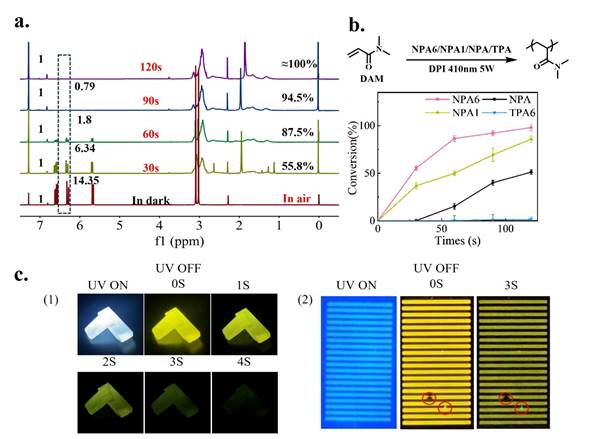

图3.  NPA6用作光敏剂的光聚合转化、聚合物余辉及光刻图案

该研究以“NPA6: A Molecule for Non-Covalently Linked Radical-Enhanced ISC and High-Performance Photopolymerization with Afterglow”为题发表于Angew. Chem. Int. Ed.。四川大学为第一单位，FB体育 黄艳教授为该论文通讯作者，四川大学硕士研究生王可馨和博士研究生刘传浩、何雨岭为论文的共同第一作者。感谢国家自然科学基金委、重庆沃肯新材料科技股份有限公司、四川大学分析测试中心、FB体育官网-FB体育试玩 分析测试平台的支持。

文章链接    //doi.org/10.1002/anie.202509520
